Настройка анкера гитары: анкерный стержень. Глубокая настройка электрогитары Установка грифа на акустической гитаре

Про то, как правильно настроить бас гитару. В этой статье расскажу, как правильно настроить расстояние между струнами и грифом, струнами и датчиками, а также как настроить прогиб грифа с помощью анкера на бас гитаре. Без лишних отступлений, скажу только о том, что действительно важно.

Расстояние между струнами и грифом на бас гитаре

Это расстояние между внутренней поверхностью струны и порожком 12 го лада. Существуют стандарты, по которым зазор приблизительно равен от 2,8 мм до 2,5 мм для четвертой струны, и от 2,4 мм до 1,8 мм для первой. На практике, все эти «циферки» только ориентир. Постарайтесь опустить струны максимально низко, и пробуйте на каждом ладу, не появился ли дребезг в какой-нибудь позиции. Если дребезг проявляется, чуть поднимите струны. Вовремя остановитесь.

Поверьте, играть станет значительно удобней. Потребуется гораздо меньше усилий для зажима струны, и впоследствии очень облегчит исполнение приемов слэп и теппинг. Винты для регулировки находятся сверху бриджа, по два на каждом седле. Учитывайте, что накладка грифа не плоская, а имеет радиус.

Значение имеет атака (сила, с которой вы дергаете струны), пониженный или стандартный строй, калибр струн, и даже сила натяжения разных моделей струн разная. То есть - амплитуда колебаний.

Вывод - правильная настройка всегда компромисс между правильным звуком и удобством игры.

Расстояние между струнами и датчиками на бас гитаре

Здесь все просто. Прижмите струну на последнем ладу, при извлечении звука она не должна касаться магнита. Чем выше звукосниматель, тем сильней выходной сигнал. Можно получить разное звучание, поэтому попробуйте варианты, и вы удивитесь, как может измениться тембр.

Прогиб грифа (регулировка анкера)

Наконец, самое важное. Прогиб грифа и регулировку анкера внимательно проверяйте при покупке инструмента. Не стесняйтесь просить продавца помочь, это часть его работы. Не платите за возможные проблемы.

Ситуация, когда требуется регулировка, иногда все же может возникнуть, например, при смене струн, из-за разной силы натяжения. Затягиваем анкер по часовой стрелке, ослабляем - против. Это может занять время. Максимально ослабляем струны, крутим анкерный болт, за один раз делаем не более трети оборота. Оцениваем прикладываемое усилие: оно не должно быть чрезмерным и это будет сигналом, что-то пошло не так.

Затем настраиваем бас гитару (как настроить бас гитару мы писали ). Отставляем гитару: гриф должен «отстояться». Через время проверяем результат и при необходимости повторяем все сначала.

Будьте предусмотрительны!

Если есть возможность, и вы не уверены в своих навыках, зовите на помощь понимающего коллегу, или везите гитару к мастеру. Я не пугаю, но в некоторых случаях можно сломать инструмент. Мастер попросит много денег, но попутно решит массу незамеченных вами проблем, и даст кучу советов по уходу. Замена сломанного анкера может обойтись в сумму сопоставимую со стоимостью вашей бас гитары.

Виталий Мякотин 2014 г.

Настройка гитары:

Аппликатуры аккордов:

История бас гитары и низкочастотных инструментов в целом

Роман Виталиевич («Маруся-русак»): от новичка до мастера
Выбираем металлические струны для акустической гитары

Регулировка прогиба грифа («анкера»)

(проще — «анкер» ) — металлический прут, который находится внутри грифа гитары.

Анкерный стержень выглядит так:

Зачем нужен анкерный стержень?

Из-за постоянного натяжения струн, гитарный гриф находится под довольно сильным напряжением. Сам по себе он не способен выдержать таких нагрузок. Вот поэтому был придуман «анкер», который увеличивает прочность конструкции грифа, а также позволяет отрегулировать прогиб грифа гитары.

Основные виды «анкеров»:

1. Одинарный (классический) – самый распространенный вид анкерного стержня ,один конец которого с регулировочным болтом, а другой фиксируется в грифе. Место расположение болта может быть разным: у головы грифа (чаще на ), у (на ).

2. Двухболтовый – отличается от одинарного тем, что имеет в наличии два регулировочных болта с двух сторон.

3. Двойной – состоит из двух примыкающих друг к другу стержней, которые осуществляют давление на гриф по его центру и по краям, что способствует более прочной и надежной фиксации грифа. Используется на бас гитарах и . Единственным недостатком вида — более дорогое производство по сравнению одинарным анкером.

Зачем регулировать прогиб грифа ?

Допустим, что вы сменили струны с другим калибром, или при очень резком изменении температуры и влажности (сезонные атмосферные перепады, включение отопления в жилых помещениях, а также при перевозки гитары из одной страны в другую), да и сам фактор времени влияет на качество древесины, а значит и на прогиб грифа .
Сила натяжения струн тянет гриф в сторону натяжения, а затягивание «анкера» вызывает противоположный эффект. Эта сила компенсирует силу струн.

«Анкер» . После регулировки.

Как правильно отрегулировать прогиб грифа гитары?

Сначала необходимо оценить прогиб.
При , зажмите шестую струну левой рукой на первом ладу, а правой на 18 или 20 ладу, и замерьте расстояние между этой струной и 6-ым или 7-ым ладом. Оно должно быть 0,2-0,3 мм. У бас гитар – 0,3-0,4 мм .
Зазор действительно очень маленький, поэтому, если вы не профессиональный гитарист, то можно и на глаз определить. Тут главное чтобы струна не лежала на ладе и не было между ними заметного зазора близкого к о,5 -1 мм.

Дело в том, что при , струны колеблются по овалу, и чем ближе к середине грифа, тем дуга колебания больше. Если зазор будет неверным, то вы часто будете слышать

Анкерный стержень (анкер гитары) – это металлический стержень внутри грифа гитары толщиной около 5-6 мм. На одном из концов анкера (а иногда на обоих) находится болт, с помощью которого можно регулировать силу натяжения стержня. Натяжение в свою очередь влияет на степень прогиба грифа.

Назначение

Гриф гитары подвергается серьёзной нагрузке в связи с постоянным натяжением струн. Сам по себе гриф не способен в одиночку справиться с такой нагрузкой, поэтому приходится использовать анкерный стержень, который увеличивает жёсткость конструкции и препятствует деформации. Кроме того, анкер гитары позволяет произвести тонкую настройку инструмента под нужды гитариста, технику игры.

Виды анкеров

1) Одинарный анкерный стержень (классический, single truss rod) – анкер, один конец которого фиксируется в грифе, а другой снабжён болтом для регулировки. При затягивании болта создаётся давление на гриф снизу. Расположение болта гитарного анкера может быть разным: у пятки грифа (ближе к деке, чаще всего встречается у акустических гитар ) или у головы грифа (обычно на электрогитарах ).
Это самый распространённый, самый дешёвый и самый лёгкий из стержней с минимальным крутящим моментом. Из недостатков: гриф более подвержен искривлениям; необходима более частая подстройка.

2) Двухболтовый анкерный стержень – анкер по конструкции такой же, как и одинарный, только регулируется двумя болтами с двух сторон.

3) Двойной анкерный стержень (dual truss rod) – представляет собой два примыкающих друг к другу стержня, взаимодействующих друг с другом при настройке. Более жёсткий и прочный, чем одинарный, давление на гриф осуществляется как сверху (по краям), так и снизу (по центру), что во многом спасает гриф от деформации. Гриф становится более устойчивым, изменение влажности слабо влияет на прогиб. Увеличенная масса анкера даёт больший сустейн. Однако этот вид анкера гитары дороже в производстве.

На прогиб грифа и высоту струн могут влиять разные факторы, например: изменение уровня влажности, замена струн, манипуляции с бриджем и мензурой гитары, фактор времени (древесина со временем сохнет), износа ладов. Для каждого гитариста рано или поздно наступает момент, когда нужно отрегулировать гриф настройкой анкера гитары.
Для начала определимся с приблизительными нормами высоты струн. Прижмите одной рукой струну на 1 ладу, а другой – на 18-20 ладу. Оцените зазор между струной и 6-м или 7-м ладом. Для гитары в норме зазор составляет 0,2-0,3 мм, для бас-гитары - 0,3-0,4 мм. Это примерный диапазон нормы.

Настройка прогиба грифа гитары (анкера) :

A) Если зазор слишком большой , то прогиб грифа следует увеличить, затянув болт анкера гитары. Для этого крутите шестигранник по часовой стрелке.
B) Если зазор слишком маленький или вовсе отсутствует, то у грифа очень сильный прогиб, который следует уменьшить, ослабив болт анкерного стержня. Для этого вставьте анкерный ключ в специальное отверстие и крутите против часовой стрелки.

Вставляйте шестигранник как можно глубже в резьбу, иначе можно её сорвать.
Не перекручивайте анкер – есть вероятность сорвать болты.
Крутить следует плавно - не больше 1/2 поворота за раз.
После регулировки анкера строй гитары немного изменится вследствие изменения прогиба грифа. Придётся немного покрутить колки.
Гриф не резиновый, а деревянный. Поэтому хоть первоначальный результат настройки анкера проявляется сразу, окончательные изменения наступают через несколько часов, а то и сутки.
Разное дерево по-разному отзывается на регулировку анкерного стержня. Например, клён отзывается очень быстро, а красное дерево – медленнее.

И напоследок хорошее видео детальной настройки гитары:

Одним из главных моментов в настройке гитары является регулировка прогиба грифа. Осуществляется это путем регулировки анкерного стержня, который находится непосредственно внутри грифа. Давайте разберемся, как и зачем это делать.

1. Как это работает?

Струны, натянутые на гитару, создают не такую уж маленькую нагрузку на корпус и гриф, и дерево далеко не всегда может с этой нагрузкой справиться. Поэтому, чтобы гитара не превратилась в лук, в гриф помещают длинный металлический стержень, на конце которого распологается гайка. Это и есть анкер. Они бывают разных конструкций, но принцип работы и способ регулировки всегда примерно одинаковый. Таким образом, струны сгибают гриф, а анкер этому препятствует.

Но стоит запомнить, что крутить анкер лишний раз не рекомендуется . И высота струн анкером не настраивается .

Во-первых, он является несъемной деталью, и в случае повреждения гайки или резьбы заменить его без «хирургического» вмешательства не получится, поэтому работать с ним нужно аккуратно и только при необходимости. Во-вторых, частое (особенно резкое) изменение прогиба грифа вредит самой гитаре, и излишний энтузиазм может привести к необратимым последствиям, худшие из которых — «винт» грифа и трещины в дереве. Впрочем, если все делать правильно — с гитарой ничего не случится.

2. Как определить прогиб грифа?

Прежде чем что-то крутить, сначала нужно проверить — надо ли вообще? Делается это так:

Настраиваем гитару, затем одной рукой зажимаем крайнюю струну на первом ладу, а другой — ту же струну в том районе, где начинается корпус (обычно это 17 лад или около того). И смотрим, есть ли зазор между струной и 7 ладом. Он должен быть, но совсем небольшой, буквально в долю миллиметра. определяется это на глаз, особой точности тут не требуется. Если зазора нет вообще, или наоборот — если он слишком большой — значит нужно крутить.

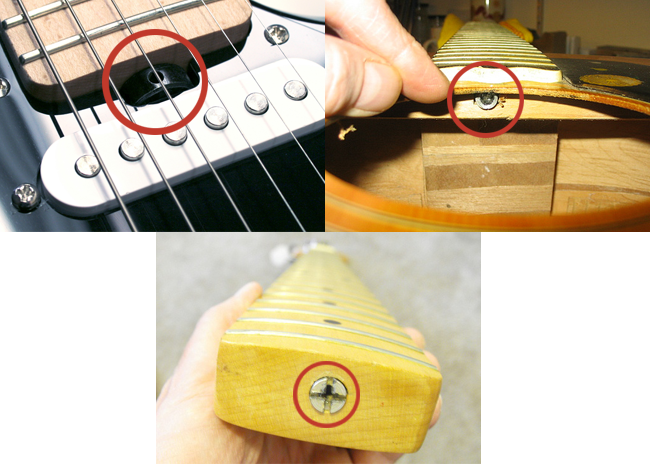

3. Где может находиться гайка анкера?

Как правило, гайка находится на голове грифа:

Также они бывают и с другой стороны:

Обратите внимание на последний пример — такие гайки встречаются на некоторых Fender, и крайне неудобны — для регулировки приходится каждый раз снимать гриф. =(

Также встречаются гитары с нерегулируемым анкером (хотя довольно редко), или без анкера вообще (часто встречается на классических гитарах с нейлоновыми струнами, а также на винтаже типа Fender Esquire).

Находим гайку, находим ключ к ней (обычно это шестигранные обычные или накидные ключи, иногда бывают гайки под обычную отвертку), и…

4. …И осторожно крутим.

В какую сторону крутить? Если при зажатых 1 и 17 ладах над седьмым зазор слишком большой — затягиваем гайку. Если его нет совсем — ослабляем. Если утрировать — это выглядит так:

Следует соблюдать несколько простых правил:

Перед тем, как крутить, обязательно ослабьте струны, причем довольно сильно. Изменение прогиба грифа изменит натяжение струн, они могут лопнуть, а в некоторых случаях — даже вырвать струнодержатель (особенно актуально для акустических гитар). Снимать струны совсем — не обязательно, так как все равно потом придется их натягивать и проверять результат.
Вставлять ключ нужно как можно глубже, иначе есть риск повредить при кручении сам ключ, или гайку (мы уже говорили, что анкер в гитаре просто так не поменять?).
Поворачивать гайку нужно совсем немного. Поверните ее на четверть оборота, и дайте гитаре постоять минут 20-30. Дерево деформируется не мгновенно, за это время анкер выгнет его в нужную сторону. После этого времени натяните струны и проверьте прогиб еще раз. Если этого недостаточно — повторите. Ждать нужно каждый раз, и не забывайте, что слишком много крутить анкер за один раз — не самая полезная процедура.
Не забывайте, что после настройки струны могут стать выше или ниже. Высота струн регулируется уже другим способом, не нужно для этого крутить анкер.

5. Заключение

Проверять прогиб нужно раз в несколько месяцев, так как дерево реагирует на смену климата или начало отопительного сезона. При этом анкер нужно крутить строго при необходимости. Но это, как правило, уже небольшая подстройка — в основном такая процедура производится при приобретении нового инструмента.

Как отрегулировать гриф на гитаре в домашних условиях, для чего это нужно - разберем в статье. Каждый музыкант стремится создать идеальную мелодию. Для этого музыканты постоянно разучивают гаммы, настраивают инструмент, натягивают или послабляют струны, регулируют гриф.

Внутри бруска инструмента вклеен анкер - стержень из металла, который при регулировке немного выгибает деревянный гриф. Стержень толщиной от четырех до шести миллиметров.

Натянутые струны постоянно прогибают брус. Анкерный стержень противодействует такому прогибу, то есть выправляет «горб» бруса в противоположную сторону. Таким образом, натяжение уравнивается натяжением анкерного стержня.

Существует ряд факторов, влияющих на деформацию инструмента:

Окружающая среда. Повышенная влажность, резкий перепад температуры приводит к деформации инструмента. Во избежание таких проблем, инструмент необходимо хранить в чехле.
Износ. Со временем инструменты низкого качества выходят из строя. Лучше приобрести качественный и надежный, чем раз в несколько лет приобретать модели недобросовестных производителей.

Внимание! Не следует перетягивать струны. Это очень плохо сказывается на прогибе. Все должно быть в меру.

Если новый комплект струн существенно отличается по толщине и типу от предыдущего, придется настроиться на предстоящую регулировку инструмента.

Какой прогиб у грифа должен быть?

У классической гитары массивный брус и нейлоновые струны. Поэтому анкерный стержень там не нужен. А вот на акустике или электрогитаре брус тонкий, а струны металлические. Поэтому регулировка грифа акустической гитары производится при помощи анкера.

Виды анкеров:

Нерегулируемый. Устанавливается для придания жесткости.
Регулируемый. Такой анкер жестко зафиксирован с одной стороны, а с другой стороны находится «пуля» или анкерная гайка. Ее крутят, тем самым регулируя натяжение анкерного стержня.
Двухболтовый. Регулируется болтами с обеих сторон.
Двойной. На шестиструнных бас-гитарах и на двенадцатиструнных гитарах устанавливаются двойные анкеры, потому что натяжение струн у таких инструментов очень большое.
Однонаправленные. Позволяют изгибать брус только в одну сторону.

На заметку! Малоопытные музыканты считают, что прогиба быть не должно. Такое мнение ошибочно. Колебание происходит в трех плоскостях. Самая большая амплитуда колебания в середине низшей открытой струны. Чтобы не создавалось лишнего звона, середина бруска должна немного прогибаться.

Прогиб зависит от толщины струн и окружающей среды - перепад температуры, повышенная влажность.

Как определить форму прогиба грифа

Исполнители постоянно спрашивают о том, какой прогиб будет идеальным. Такого понятия, как идеальный прогиб, не существует. Каждый инструмент уникален, музыканты имеют разную манеру игры, применяют струны, отличающиеся, по толщине и качеству. Поэтому подгонять свою гитару под какие-то общепринятые стандарты не стоит. Достаточно просто принять к сведению некоторые рекомендации и отрегулировать гриф под себя.

На заметку! Форму прогиба легко определить по струнам. Если струны зажимаются с усилием, то брус выгнулся. Если струны прилегают к ладам, издают лишнее дребезжание - брусок выгнулся внутрь.

Для определения прогиба необходимо указательным пальцем одной руки прижать первый лад, указательным пальцем другой руки - лад, расположенный в месте крепления бруса к корпусу инструмента. Дальше проверяем зазор между струной и седьмым ладом. В том случае, если зазора нет, потребуется регулировка анкерного стержня, потому что брус выгнут в обратную сторону или абсолютно прямой.

Есть второй способ. После полной настройки инструмента к первому и последнему ладу необходимо приложить длинную линейку. Если расстояние между седьмым ладом и линейкой меньше 0,2 миллиметра, то анкерный стержень необходимо ослабить. Перед регулировкой анкера необходимо ослабить струны. Если расстояние больше 0,5 миллиметра, то анкер нужно затянуть.

Регулировка прогиба грифа и анкера

Регулировка прогиба осуществляется при помощи анкерной гайки. Располагаться «пуля» может в разных местах:

на брусе со стороны корпуса;
со стороны головки грифа.

Если гайка находится со стороны корпуса, возникают неудобства, так как брус придется отсоединять. Если же «пуля» расположена в головке под крышечкой, то регулировка анкера не вызовет неудобств.

Главное - это качественно отрегулировать анкерный стержень, ведь от этого зависит чистота звучания. Регулировка грифа гитары осуществляется такими инструментами:

Специальный ключ. Чаще всего он прилагается к гитаре.
Обычная отвертка.
Шестигранник.

Чтобы уменьшить расстояние между струной и седьмым ладом, «пулю» в болте затягивают. Это происходит путем вращения гайки по часовой стрелке. Чтобы зазор увеличить, необходимо анкерную гайку ослабить путем вращения против часовой стрелки.

Вращение производится путем поворота гайки в ту или иную сторону не более чем на 90 градусов. После каждого вращения инструменту дают отдохнуть пятнадцать минут. И главное, не забывать заново настраивать гитару, чтобы проверить правильность прогиба.

Иногда бывают случаи, что «пуля» уже затянута до упора, а вот зазор остался больше, чем нужно. Причина в том, что резьба на стержне закончилась. Такая проблема легко исправляется при помощи шайбы. Под анкерную гайку подкладывается шайба и вновь закручивается.

Регулировка грифа акустической гитары

У акустических гитар анкерная гайка зачастую расположена в пятке грифа. Доступ осуществляется через розетку верхней деки. Выравнивание грифа акустической гитары осуществляется по часовой стрелке, чтобы уменьшить зазор, и против хода часовой стрелки, чтобы зазор увеличить. Правильная регулировка грифа акустической гитары при помощи анкера очень важна, поэтому подходить к этому вопросу необходимо внимательно.

Регулировка грифа электрогитары

Гайка в электрогитарах находится в головке грифа под крышкой. Реже - без крышки. В первую очередь, снимается крышка. Шестиугольным ключом «пуля» крутится в ту или иную сторону для изменения прогиба.

Регулировка грифа классической гитары

В классической гитаре анкер отсутствует. Прогиб грифа на обычной классической гитаре остается неизменным. Как поднять гриф на гитаре - алгоритм действий следующий:

снять нейлон;
взять небольшой напильник;
очень аккуратно подпилить один или оба порожка;
поставить нейлон на место и настроить;
замерить высоту.

На заметку! Нейлон может тянуться на протяжении трех суток. Материал подвержен воздействию окружающей среды. Нейлоновые струны могут поплыть при высокой температуре или при резком перепаде температур. Поэтому после натяжения нейлона сразу рассчитывать на окончательный результат не стоит.

При настройке анкерного стержня необходимо быть предельно осторожным. Если приложенное усилие будет больше необходимого, есть риск сорвать резьбу. В такой ситуации придется обратиться в мастерскую для полной замены стержня. Главное - не закручивать до щелчка. Это верный признак сорванной резьбы или трещины в бруске.

Чтобы отрегулировать гитарный брус правильно, следует придерживаться такой последовательности:

определить форму прогиба;
максимально ослабить струны или снять их вовсе;
совершить повороты в сторону, необходимую для устранения дефекта;
проверить изгиб;
при необходимости провести манипуляции повторно;
натянуть струны обратно и дать музыкальному инструменту отдохнуть сутки.

Несколько советов для правильной регулировки:

Шестигранный ключ вставляется максимально плотно, чтобы избежать стирания граней.
Анкерный стержень затягивается немного «с запасом», потому что струны дают свое натяжение.
Ключ вращается не более чем на одну четверть круга за один подход. После каждого вращения инструмент отдыхает.
Если нет полной уверенности, что удастся самостоятельно провести регулировку, лучше довериться мастеру. Только профессионал сделает свою работу качественно.

Окончательный результат регулировки будет понятен не сразу. Все зависит от материала, из которого выполнен инструмент. Клен быстро откликнется на проведенную регулировку, а вот красное дерево покажет результат спустя сутки.
